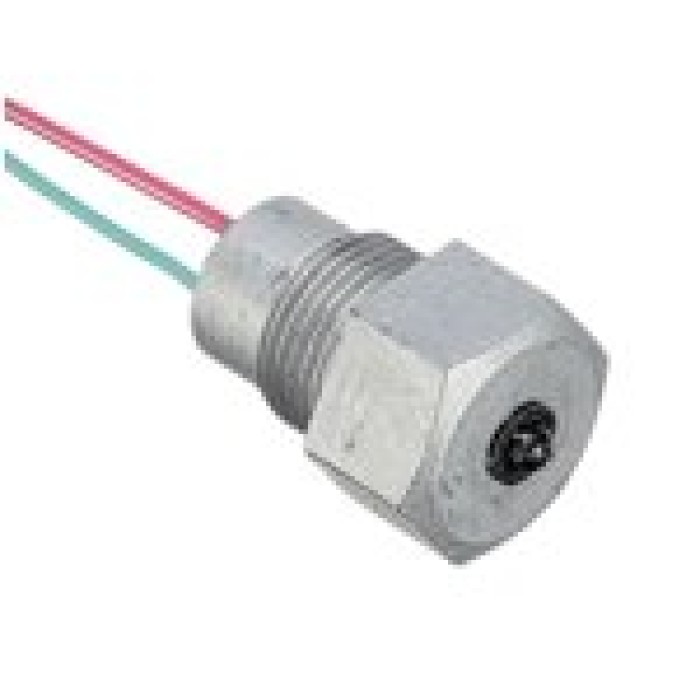

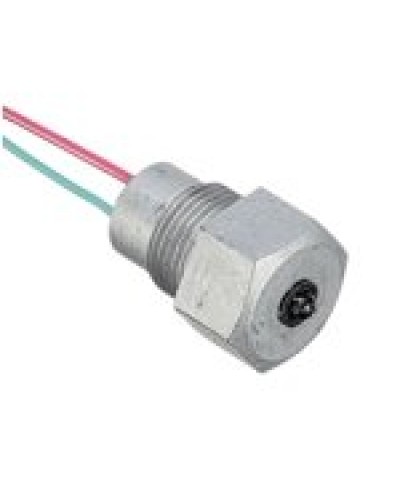

ОЭ. Оконечный элемент контроля шлейфа со световой индикацией. Эридан в Ижевске

Описание ОЭ. Оконечный элемент контроля шлейфа со световой индикацией. Эридан

Предназначен (в соответствии с п.13.15.20 СП 5.13130.2009) для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа. Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме. Электрические характеристики ОЭ: напряжение в шлейфе - 8-28 В, максимальный ток потребления - 50 мкА

Назначение изделия

Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

В соответствии с п.13.15.20 СП 5.13130.2009:
При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Напряжение на ШС, В: 8…28

Максимальный ток потребления, мА: 0.050
